De flesta antar att den hårdaste platsen för hårdvara är under vattnet. Det är det inte. Marin hårdvaruspecialister delar in saltvattenexponering i zoner, och domen är överraskande:stänk- och sprayzonen sitter ovanför vattenlinjen och är, kontraintuitivt, den mest aggressiva — havsvatten avsätts på hårdvaruytor och avdunstar sedan, och lämnar efter sig koncentrerade kloridrester, och lokala kloridkoncentrationer i denna zon kan spika långt över baslinjen 19 000 ppm, i vissa fall med en storleksordning som lätt överstiger den passiva filmen.
Det är just där en svalare ryggsäck bor. Den sitter på ett däck, sprayas och torkar sedan i solen med salt som kristalliseras på varje spänne och dragkedja - vått, torrt, vått, torrt, koncentrerad klorid varje cykel. En kylare är inte ett föremål som stänker ibland; det är per definition ett plaskzonsobjekt. Att specificera det som om det bara behöver "vissa" korrosionsbeständighet är hur märken slutar med garantianspråk efter en säsong.
Skillnaden mellan hårdvara som håller och hårdvara som gropar är osynlig.304 rostfritt innehåller ungefär 18 % krom och 8 % nickel, vilket skapar det passiva kromoxidskiktet som ger rostfritt stål dess korrosionsbeständighet i de flesta miljöer, men som en maringuide uttrycker det,dess akilleshäl är klorid - exponerad för saltvatten, saltstänk eller kustluft, Grade 304 är mycket känslig för gropfrätning och spaltkorrosion.Betyg 316 lägger till det saknade elementet:cirka 2 % molybden, vilket dramatiskt ökar motståndskraften mot klorider och förhindrar de destruktiva gropbildningar som ses i 304 — för all hårdvara som ser saltvatten är 316 minimikravet.
Prestandagapet är mätbart.I nedsänkningstester visar 316 en korrosionshastighet på ca 0,0019 mm/år i normalt havsvatten, ochden visar inga tecken på korrosion efter 100 timmar i en miljö med 5 % saltsprej, med ett ekvivalent antal gropfrätningsmotstånd på 24,2.Specifikationsregeln som utövare använder är uppfriskande enkel:om saltvatten kan nå det, ange 316.Observera att för fästelementspecifikationerA4 klass enligt ISO 3506 specificerar 316 rostfritt eller en likvärdig molybdenhaltig austenitisk legering, och316L, versionen med låg kolhalt, är vanligtvis den säkrare specifikationen för svetsade delar eftersom den minskar sensibilisering nära svetsar.
Det här är detaljen som skiljer en specifikation från ett resultat, och det är en inköpslektion lika mycket som en material.Snabba fel orsakas vanligtvis av ytföroreningar, inte baslegeringen - inbäddat "fritt järn" från bearbetning eller hantering med kolstålverktyg skapar galvaniska platser som rostar på timmar, vilket understryker att korrekt passivering enligt standarder som ASTM A967 och föroreningsfri tillverkning är lika kritiska som materialval.Slutsatsen för köparna är direkt:anläggningar måste granska sin leverantörs processkontroll, inte bara validera materialcertifikat.
Den goda nyheten är att detta felläge ofta är kosmetiskt och reversibelt:ytrostfärgning på 316-hårdvara är vanligtvis järnförorening snarare än basmetallkorrosion, och äkta 316-korrosion uppträder vanligtvis som gropbildning i sprickzoner, inte enhetlig ytrost – föroreningsfläckar kan avlägsnas med lämpliga rengöringsmedel utan att påverka den underliggande korrosionsbeständigheten.Att känna till skillnaden talar om för ett märke om det har ett rengöringsproblem eller ett specifikationsproblem.
Utöver hårdvara spelar tre materialegenskaper betydelse vid marin service.
Ett vävt tyg håller saltkristaller i sin väv, där de sliter på fibrer och håller fukt mot materialet. Ett TPU-laminerat skal är icke-poröst och slätt: salt sitter på ytan och sköljs av. Samma laminering är det som gör kroppen svetsbar, så det marina argumentet och vattentätningsargumentet pekar på samma material — seTPU Cooler Backpack Tillverkare: Varför skalmaterialet är viktigt.
Sydda sömmar ger saltvatten en väg genom nålhålen och in i isoleringen, och tråd är precis den typ av fibermaterial som fångar klorid och bryts ned. En högfrekvenssvetsad kropp har inga stygnhål för att släppa in saltvatten och inga trådar för att hålla den. På en båt är det dubbelt så viktigt: det håller saltet borta från väggen och det håller smältvattnet inne. SeRF-svetsad kylryggsäck Tillverkare: Sömlös vattentät konstruktion.
På vattnet är det realistiska värsta fallet nedsänkning, inte spray, vilket sätter målet på IPX7 eller IPX8 med en lufttät dragkedja eller svetsad roll-top. Detaljen finns iVattentäta kylryggsäckar: Hur svetsad konstruktion håller vatten ute, och den slutna cellväggen som ger köldhållning ger också flytkraft om påsen går in - täckt avVattentäta, isolerade ryggsäckar: Kylhållning möter full nedsänkning.
Saltspraytestning är standardmetoden, och Sealocks interna labbsvit inkluderar saltspraytestning tillsammans med dess belastning, draghållfasthet, vidhäftning, nötning och fullständiga vattendoppningstest. Men en rak leverantör bör också flagga för metodens gränser, eftersom att överläsa ett saltsprayresultat är en riktig fälla:ASTM B117 är ett användbart kvalitetsrevisionsverktyg men är inte en definitiv prediktor för livslängd av rostfritt stål - branschexperter noterar att det främst utvecklades för belagt kolstål, och luftfuktighetstester simulerar ofta bättre verkliga atmosfäriska förhållanden.
Den praktiska läsningen: använd saltsprayresultat som en jämförande skärm och en leverantörskontroll, inte som en garanti för år i tjänst. Kombinera dem med korrekt materialspecifikation, verifierad passivering och ärliga fältförväntningar.
| Komponent | Marin specifikation | Varför |
|---|---|---|
| Metallhårdvara | 316 (A4) rostfritt; 316L där svetsad; aldrig blandat med 304 | Molybden motstår kloridgropar; blandade kvaliteter korroderar galvaniskt |
| Icke-metallisk hårdvara | POM / acetal / UTX-typ spännen och clips | Polymer korroderar inte alls - använd den där belastningen tillåter |
| Skal | TPU-laminerad, icke-porös | Salt sköljs av snarare än att bäddas in i en väv |
| Sömar | HF-svetsad, sömfri | Inga nålhål för saltvatten, inga trådar för att hålla klorid |
| Stängning | Lufttät dragkedja eller svetsad roll-top | Nedsänkt tätning; grus och salt skölj av en tätningsyta |
| Liner | Livsmedelsklassad, svetsad, slät | Sköljer rent från salt, fångstrester och solkräm |
| Isolering | Skum med slutna celler | Tränar inte i vatten om det är översvämmat; ger flytkraft |
| Bas | Förstärkt | Halkfria däck och grova reverser slits konstant |
| Godkännande | Saltspray + nedsänkningstestning | Jämförande skärm för hårdvara, bevis på försegling för påsen |
Sealock svetsar isolerade kylväskor vid 27,12 MHz över tre fabriker i Dongguan, Kina och Ho Chi Minh City, Vietnam, med livsmedelsklassade innerfoder över hela sortimentet, och validerar förseglade konstruktioner genom fullständig vattennedsänkning. Riktiga konstruktioner för marint bruk, valda efter passform snarare än rang:
| Bild | Modell | Marinrelevant konstruktion | Länk |
|---|---|---|---|
|
22L IPX7 kylryggsäck (SL-I280) | IPX7 nedsänkningsklassad, svetsad sömlös TPU-kropp, lufttät dragkedja, 50 mm XPE med slutna celler, POM-klämmor och D-ringar, förstärkt TPU-bas | Se |
|
28L ryggsäckskylare med lufttät dragkedja (SL-I274) | Lufttät vattentät dragkedja, HF-svetsade sömmar, 840D TPU laminerat skal, livsmedelsklassat TPU-membran, UTX-spännen, upp till 48 timmar | Se |
|
45L Roll-Top Ryggsäckskylare (SL-I270) | Svetsad roll-top utan blixtlåskanal för att smutsa ner saltkristaller; 600D TPU, UTX-spännen, reflekterande trim, växelband för surrning | Se |
|
Lätt vattentät kylryggsäck (SL-I272) | TPU-konstruktion med vikbar stängning — minimal hårdvara betyder minimal korrosionsexponering | Se |
Observera mönstret i hårdvaran: dessa konstruktioner använder polymerspännen och beslag av POM- och UTX-typ, som helt undviker kloridkorrosion snarare än att försöka motstå den. När ett varumärke behöver metallhårdvara för en specifik marin applikation är 316 betyget att specificera vid utveckling.

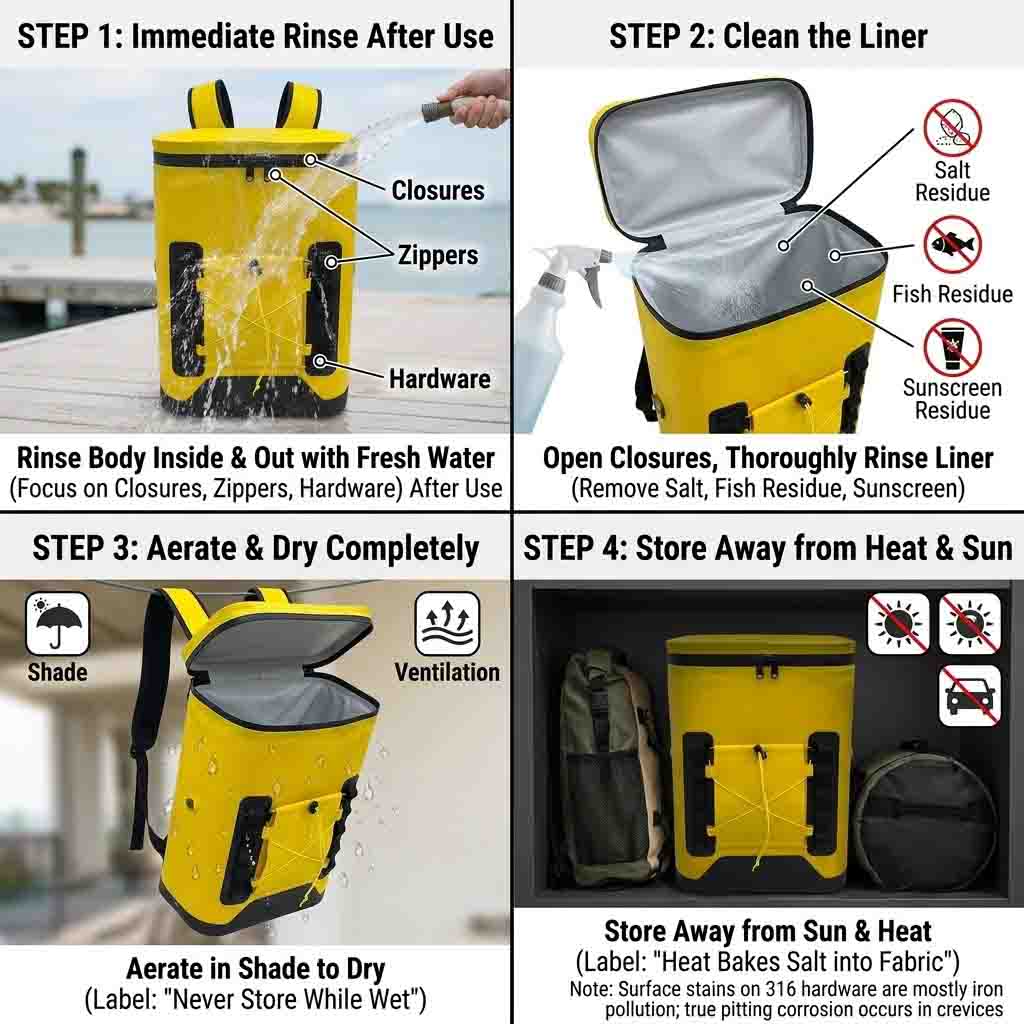

Marinutrustning överlever på en disciplin - sköljning. Salt som får torka koncentrerar klorid exakt där det skadar, och ingen materialspecifikation kompenserar helt för att den aldrig tvättas bort. Efter varje saltvattenutflykt: skölj påsen inifrån och ut med färskvatten, var särskilt uppmärksam på förslutningen och varje del av hårdvara; tvätta ur fodret; torka den helt, öppen, i skugga; och förvara den från varm sol. Att lämna en salt, fuktig kylare i ett varmt skåp kombinerar alla nedbrytningsmekanismer på en gång - värme, instängd fukt och koncentrerat salt.
Marine är en krävande brief, och krävande trosor är välkomna. Utöver färg och logotyp, utvecklar Sealock grund från en skiss, prov eller prestandamål: 316 eller 316L rostfritt där metallhårdvara verkligen krävs och korrosionsimmun polymerhårdvara överallt annars, ett svetsbart TPU-laminerat skal i den denier applikationen behöver med förstärkning vid slitpunkter, HF-svetsad konstruktion med IPX7-nivå eller IPX7-svetsad konstruktion testning, isolering med stängda celler anpassad till kallhållsmålet samtidigt som den bidrar med flytkraft, svetsade spärrpunkter och D-ringar för fastsättning på däck, färger med hög synlighet och reflekterande trim, samt saltspraytestning som en del av valideringen. Premiumisolering upp till VIP-vakuumpaneler och aerogel ingår. Ground-up arbete pågår längre vid provtagning, så boka mot säsong. SeOEM Soft Cooler Ryggsäckar: Vad du kan anpassa utöver logotyp och färgoch, för leverantörs due diligence om processkontroll,Att välja en OEM-tillverkare av mjuk kylare: En köparens checklista.
| MOQ / ledtid | 300 st per design; prover 7–15 dagar; produktion 30–45 dagar; FOB Guangdong |
|---|---|
| Ursprung | Kina eller Vietnam på samma specifikation |
| Labbtestning | Saltspray, belastningscykling, draghållfasthet, vidhäftning, nötning, färgbeständighet, full vattendoppning |
| Certifieringar | ISO9001, BSCI, SMETA P4, GRS, HIGG, SCAN |
F: Vilken hårdvaruklassbör en saltvattenkylare ryggsäck använda?
S: För metalldelar, 316 rostfritt — de cirka 2 % molybdenet är det som motstår kloridgropar som förstör 304 i marin service, och tumregeln är helt enkelt "om saltvatten kan nå det, specificera 316" (A4 enligt ISO 3506; 316L för svetsade delar). Ännu bättre, använd korrosionsimmun polymerhårdvara som POM- eller UTX-spännen varhelst belastningen tillåter, och reservera rostfritt för punkter som verkligen behöver metall.
F: Är 304 rostfritt tillräckligt bra för en båtkylare?
S: Inte för utsatta delar. 304 saknar molybden och är mycket mottaglig för kloridgropar och spaltkorrosion i saltstänk eller kustluft. Ännu värre, gropbildning är självförsörjande och fortskrider under ytan, så hårdvara som ser bra ut vid inspektion kan redan vara äventyrad. Och blanda aldrig kvaliteter - 304 bredvid 316 korroderar snabbare genom galvanisk verkan.
F: Varför visar min "316" hårdvara rost?
S: Vanligtvis järnförorening snarare än att legeringen misslyckas. Fritt järn inbäddat under bearbetning eller hantering med kolstålverktyg skapar galvaniska platser som rostar snabbt trots att basmetallen är 316, varför passivering (ASTM A967) och föroreningsfri tillverkning är lika viktig som materialcertifikatet. Äkta 316-korrosion visar sig som gropbildning i sprickor, inte jämn ytrost, och föroreningsfläckar rengörs utan att skada korrosionsbeständigheten.
F: Är stänkzonen verkligen värre än att vara nedsänkt?
S: Ja, och det är den zon som en svalare ryggsäck bor i. Ovanför vattenlinjen avsätts havsvatten och avdunstar sedan, och lämnar koncentrerad klorid efter sig - lokala koncentrationer kan spika långt över baslinjen på 19 000 ppm, i vissa fall med en storleksordning, överväldigande den passiva filmen. Upprepad våt-torr-cykling på ett soligt däck är det mest aggressiva tillståndet, inte kontinuerlig nedsänkning.
F: Bevisar ett saltspraytest att en kylare är marinkvalitet?
S: Det är en användbar jämförande skärm, inte en garanti. ASTM B117 utvecklades främst för belagt kolstål och är inte en definitiv prediktor för rostfritt livslängd; luftfuktighetscykling modellerar ofta verkliga förhållanden bättre. Behandla saltsprayresultat som en ingång tillsammans med korrekt kvalitetsspecifikation, verifierad passivering och processkontroll hos leverantören.
F: Hur ska jag ta hand om en svalare ryggsäck som används i saltvatten?
S: Skölj den med färskt vatten inifrån och ut efter varje utflykt, fokusera på förslutningen och all hårdvara, tvätta fodret, torka det sedan helt och förvara det öppet och skyddat från solen. Salt som lämnas att torka koncentrerar sig exakt där det orsakar skada, och ingen specifikation kompenserar helt för att hoppa över sköljningen.
Skaffa marina kylryggsäckar?Sealock (YiFuLong Outdoor Gear Co., Ltd.) svetsar saltvattenfärdiga kylryggsäckar vid 27,12 MHz i Kina och Vietnam — TPU-laminerade sömlösa kroppar, IPX7 och IPX8 tätningsnivåer, korrosionsimmun polymerhårdvara med 316 rostfritt där metall krävs, och in-house testsaltspray. Berätta för teamet om dina exponeringsförhållanden och kapacitetsmål, så kommer de att specificera och bevisa konstruktionen.
E-post:info@sealock.com.hk | Telefon: +86-13632981825 | Bläddra i sortimentet för mjuka kylare
Materialkvaliteter, korrosionsdata och anteckningar om testmetoder som citeras här återspeglar allmänt tillgängliga källor från marinindustri och metallurgiska från mitten av 2026; Den verkliga livslängden beror på kvalitet, tillverkningskvalitet, exponeringszon, underhåll och förhållanden. Bekräfta hårdvaruklass, passivering och testbevis med din leverantör innan du förlitar dig på ett marint påstående.
